RONDELLE "DUBO" Version imprimable
  • Modèle 1229

Rondelles "DUBO"

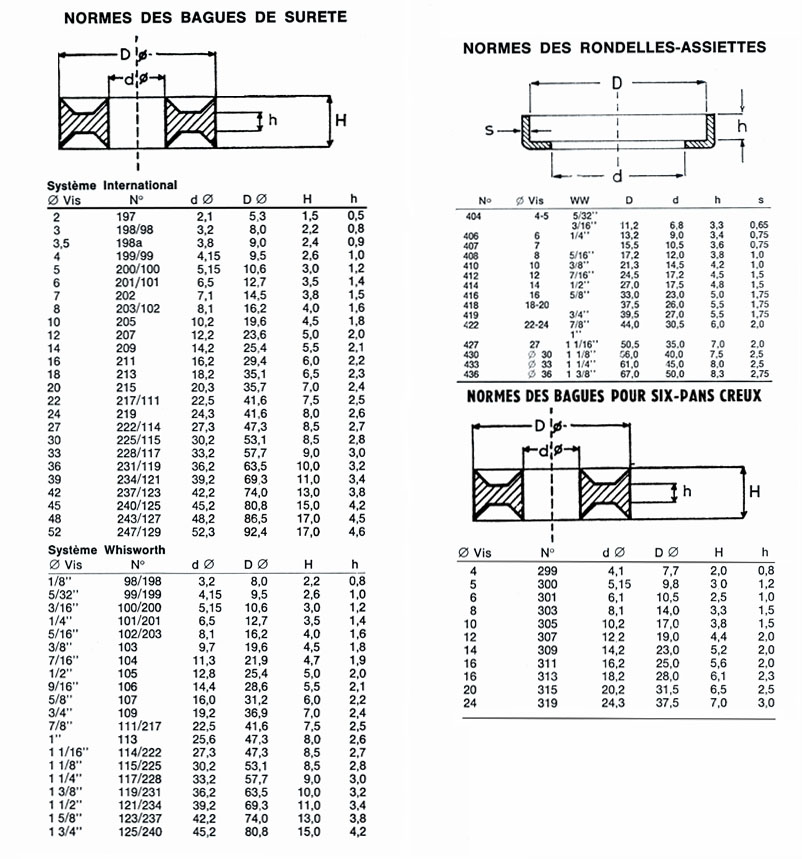

Norme des bagues de sureté

bague de sureté

Système internationnal
Ø Vis N° D Ø d Ø H h
2 197 5,3 2,1 1,5 0,5
3 198/98 8,0 3,2 2,2 0,8
3,5 198a 9,0 3,8 2,4 0,9
4 199/99 9,5 4,15 2,6 1,0
5 200/100 10,6 5,15 3,0 1,2
6 201/101 12,7 6,2 3,5 1,4
7 202 14,5 7,1 3,8 1,5
8 203/102 16,2 8,1 4,0 1,6
10 205 19,6 10,2 4,5 1,8
12 207 23,6 12,2 5,0 2,0
14 209 25,4 14,2 5,5 2,1
16 211 29,4 16,2 6,0 2,2
18 213 35,1 18,2 6,5 2,3
20 215 35,7 20,3 7,0 2,4
22 217/111 41,6 22,5 7,5 2,5
24 219 41,6 24,3 7,5 2,6
27 222/114 47,3 27,3 8,5 2,7
30 225/115 53,1 30,2 8,5 2,8
33 228/117 57,7 33,2 9,0 3,0
36 231/119 63,5 36,2 10,0 3,2
39 234/212 69,3 39,2 11,0 3,4
42 237/123 74,0 42,2 13,0 3,8
45 240/125 80,8 45,2 16,0 4,2
48 243/127 86,5 48,2 17,0 4,5
52 247/129 92,4 52,3 17,0 4,6

Système Whisworth
Ø Vis N° D Ø d Ø H h
1/8" 98/198 8,0 3,2 2,2 0,8
5/32" 99/199 9,5 4,15 2,6 1,0
3/16" 100/200 10,6 5,15 3,0 1,2
1/4" 101/201 12,7 6,5 3,5 1,4
5/16" 102/203 16,2 8,1 4,0 1,6
3/8" 103 19,6 9,7 4,5 1,8
7/16" 104 21,9 11,3 4,7 1,9
1/2" 105 25,4 12,8 5,0 2,0
9/16" 106 28,6 14,4 5,5 2,1
5/8" 107 31,2 16,0 6,0 2,2
3/4" 109 36,9 19,2 7,0 2,4
7/8" 111/217 41,6 22,5 7,5 2,5
1" 113 47,3 25,6 8,0 2,6
1 1/16" 114/222 47,3 27,3 8,5 2,7
1 1/8" 115/225 53,1 30,2 8,5 2,7
1 1/4" 117/228 57,7 33,2 9,0 3,0
1 3/8" 119/231 63,5 36,2 10,0 3,2
1 1/2" 121/234 69,3 39,2 11,0 3,4
1 5/8" 123/237 74,0 42,2 13,0 3,8
1 3/4" 125/240 80,8 45,2 15,0 4,2


Norme des rondelles-assiettes

Rondelles assiettes
N° Ø Vis WW D d h s
404 4-5 5/32''
406 6 1/4'' 13,2 9,0 3,4 0,75
407 7   15,5 10,5 3,6 0,75
408 8 5/15'' 17,2 12,0 3,8 1,0
410 10 3/8'' 21,3 14,5 4,2 1,0
412 12 7/16'' 24,5 17,2 4,5 1,5
414 14 1/2'' 27,0 17,5 4,8 1,5
416 16 5/8'' 33,0 23,0 5,0 1,75
418 18-20   37,5 26,0 5,5 1,75
419   3/4'' 39,5 27,0 5,5 1,75
422 22-24 7/8'' 44,0 30,5 6,0 2,0
427 27 1 1/16'' 50,5 35,0 7,0 2,0
430 Ø 30 1 1/8'' 56,0 40,0 7,5 2,5
433 Ø 33 1 1/4'' 61,0 45,0 8,0 2,5
436 Ø 36 1 3/8'' 67,0 50,0 8,3 2,75

Norme des bagues pour six-pans creux

Bagues pour six pans creux
N° Ø Vis D Ø d Ø H h
299 4 7,7 4,1 2,0 0,8
300 5 9,8 5,15 3,0 1,2
301 6 10,5 6,5 2,5 1,0
303 8 14,0 8,1 3,3 1,5
305 10 17,0 10,2 3,8 1,5
307 12 19,0 12,2 4,4 2,0
309 14 23,0 14,2 5,2 2,0
311 16 25,0 16,2 5,6 2,0
313 18 28,0 18,2 6,1 2,3
315 20 31,5 20,2 6,5 2,5
  22 34,5 22,2 6,8 2,8
319 24 37,5 24,3 7,0 3,0
