VIS A TETE HEXAGONALE FILETAGE PARTIEL DIN 931 - ISO 4014 Version imprimable
  • Modèle 0602
Acier
doux		 Acier
8.8		 Acier
10.9		 Acier
12.9		 Zingue
blanc		 Zingue
bichro		 Inox
A2		 Inox
A4		 Nylon Laiton Cuivre Alu Acier
Hte rés.
x x x   x x x x x x   x

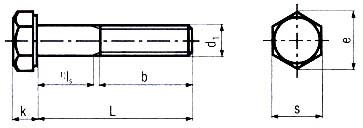

Vis à tête hexagonale filetage partiel Vis à tête hexagonale filetage partiel
D1 M3 M4 M5 M6 M7 M8 M10 M12 (M14) M16 (M18)
b si L
< 125 		12 14 16 18 20 22 26 30 34 38 42
b si L > 125 <200 / / / 24 26 28 32 36 40 44 48
b si L > 200 / / / / / / 45 49 53 57 61
e 6.01 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75 30.14
k 2 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10 11.5
s 5.5 7 8 10 11 13 17/16 19/18 22/21 24 27
D1 M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 M48
b si L
< 125 		46 50 54 60 66 72 78 84 90 102
b si L > 125 <200 52 56 60 66 72 78 84 90 96 108
b si L > 200 65 69 73 79 85 91 97 103 109 121
e 33.53 35.72 39.98 45.2 50.85 55.37 60.79 66.44 71.3 82.6
k 12.5 14 15 17 18.7 21 22.5 25 26 30
s 30 32/34 36 41 46 50 55 60 65 75
