TAPTITE TETE CYLINDRIQUE BOMBEE LARGE POZIDRIV DIN 7500 C Version imprimable
  • Modèle 0101
Acier
doux		 Acier
8.8		 Acier
10.9		 Acier
12.9		 Zingue
blanc		 Zingue
bichro		 Inox
A2		 Inox
A4		 Nylon Laiton Cuivre Alu Acier
Hte rés.
  X     X X X

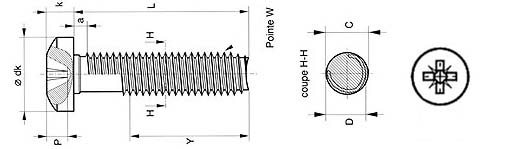

Taptite tête cylindrique bombée large Pozidriv DIN 7500 C Schéma Taptite tête cylindrique bombée large Pozidriv DIN 7500 C

M2 M2,5 M3 M3.5 M4 M5 M6 M8
C 1.98 - 2.06 2.48 - 2.57 2.98 - 3.07 3.48 - 3.58 3.98 - 4.08 4.98 - 5.09 5.97 - 6.10 7.97 8.13
D 1.90 - 1.98 2.39 - 2.48 2.88 - 2.97 3.36 - 3.46 3.84 - 3.94 4.82 - 4.93 5.77 - 5.90 7.72 - 7.88
Ø dk 3.70 - 4.00 4.70 - 5.00 5.70 - 6.00 6.64 - 7.00 7.64 - 8.00 9.64 - 10.00 11.57 - 12.0 15.57 - 16.0
k 1.48 - 1.72 1.88 - 2.12 2.28 - 2.52 2.58 - 2.82 2.95 - 3.25 3.65 - 3.95 4.45 - 4.75 5.85 - 6.15
N° empreinte 1.00 1.00 1.00 2.00 2.00 2.00 3.00 4.00
Pénétration 1.10 - 1.35 1.27 - 1.52 1.68 - 1.93 1.65 - 2.11 1.90 - 2.36 2.64 - 3.10 3.02 - 3.48 4.06 - 4.52
Y partiel 16 18 18 20 22 25 28 35
