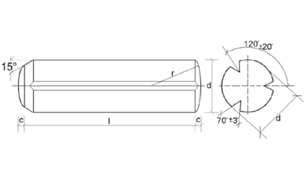

GOUPILLE CANNELEE CYLINDRIQUE DIN 1473 ~ISO 8740
  • Mod√®le¬†1414
Acier
doux
Acier
8.8
Acier
10.9
Acier
12.9
Zingue
blanc
Zingue
bichro
Inox
A2
Inox
A4
Nylon Laiton Cuivre Alu Acier
Hte rés.
x           x

Remarques : Le diam√®tre de renflement est v√©rifiable avec des bagues de contr√īle.
Les informations relatives au diamètre de renflement sont applicables uniquement sur les goupilles acier.
Les goupilles inox ont des dimensions sur cannelure légèrement inférieures.

NB The groove diameter must be measured using ring gauges. The groove diameter figures are valid for steel only.
Stainless grooved pins have a slightly smaller diameter over the grooves.



√ė Nominal,
goupilles cannelée
1.5 2 2.5 3 4 5 6 8 10 12
Dimension ‚ÄėC‚Äô 0.2 0.25 0.3 0.4 0.5 0.6 0.8 1 1.2 1.6
√ė de renflement 1.6 2.15 2.65 3.20 4.25 5.25 6.30 8.30 10.35 12.35
Tolérance
√ė de renflement
+ 0.05,¬† - 0 ¬Ī 0.05 ¬Ī 0.1
Perçage
Recommandé
Max 1.525 2.025 2.525 3.025 4.075 5.075 6.075 8.090 10.090 12.110
Min 1.500 2.000 2.500 3.000 4.000 5.000 6.000 8.000 10.000 12.000
